Retrofit completo triplica a produtividade da Martin Transline 1228

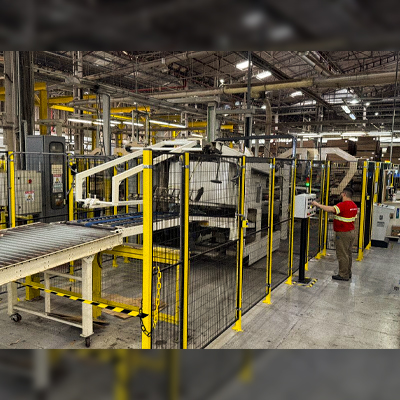

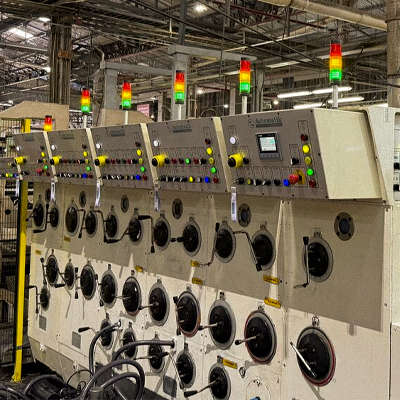

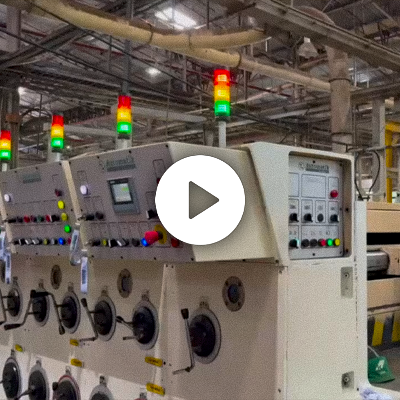

A Automatik Automação & Software concluiu o retrofit completo da impressora flexográfica Martin Transline 1228, instalada na unidade Manaus II da Klabin. O projeto foi entregue em 5 de junho de 2025.

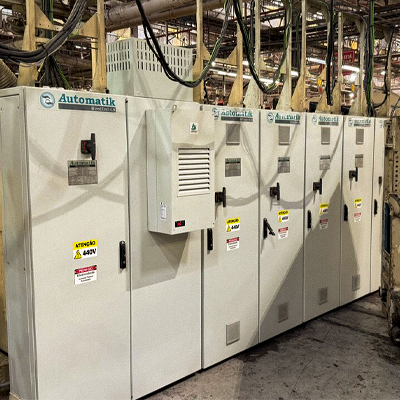

A modernização contemplou a substituição total da eletrônica da máquina, com uma nova arquitetura de automação baseada na plataforma Siemens TIA. O trabalho teve como foco o desempenho produtivo, a conectividade industrial, a segurança dos operadores e a confiabilidade da operação.
O desafio
Antes do retrofit, a impressora operava com uma capacidade máxima de aproximadamente 6 mil caixas por hora. Além da limitação produtiva, a estrutura eletrônica anterior dificultava a integração com tecnologias atuais, o acesso remoto seguro e a manutenção dos sistemas.
A Automatik desenvolveu uma solução completa para atualizar a máquina sem comprometer suas características mecânicas, ampliando sua capacidade e preparando o equipamento para as exigências atuais da indústria de papelão ondulado.
Uma nova arquitetura de automação
O projeto foi desenvolvido com uma infraestrutura baseada em PROFINET, permitindo comunicação rápida e confiável entre os componentes da máquina.

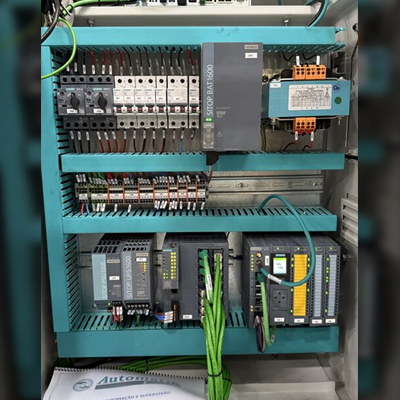

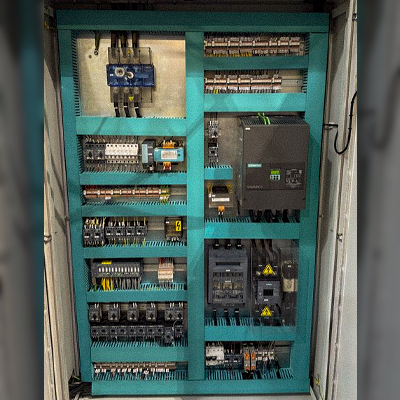

Controlador S7-1500TF, protocolos ProfiSafe e ProfiDrive, I/Os ET-200SP e acionamentos SINAMICS DCM, G120 e S200.
Os movimentos foram sincronizados por Objetos Tecnológicos, garantindo maior precisão e estabilidade durante a operação.

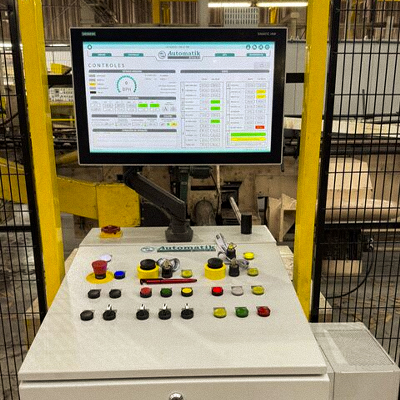

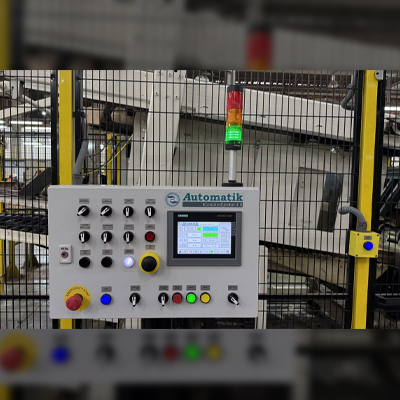

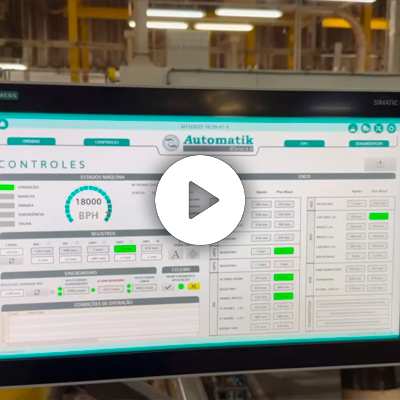

O sistema Automatik iFlexo permite acompanhar parâmetros, controlar funções e visualizar dados da produção e da manutenção.
A estrutura utiliza SCALANCE XC-200, firewall S615 e acesso remoto criptografado para suporte e diagnósticos seguros.
Resultados alcançados
A capacidade da impressora passou de 6 mil para até 18 mil caixas por hora após a modernização.
A atualização eletrônica trouxe mais estabilidade, precisão e continuidade ao processo produtivo.
A nova arquitetura facilita diagnósticos, suporte remoto e intervenções técnicas nos componentes da máquina.
A adequação à NR-12 ampliou a proteção dos operadores e manteve a operação em conformidade legal.
